铝型材 DIY 之初体验 –– 显示器支架

斯利普固2024-08-12

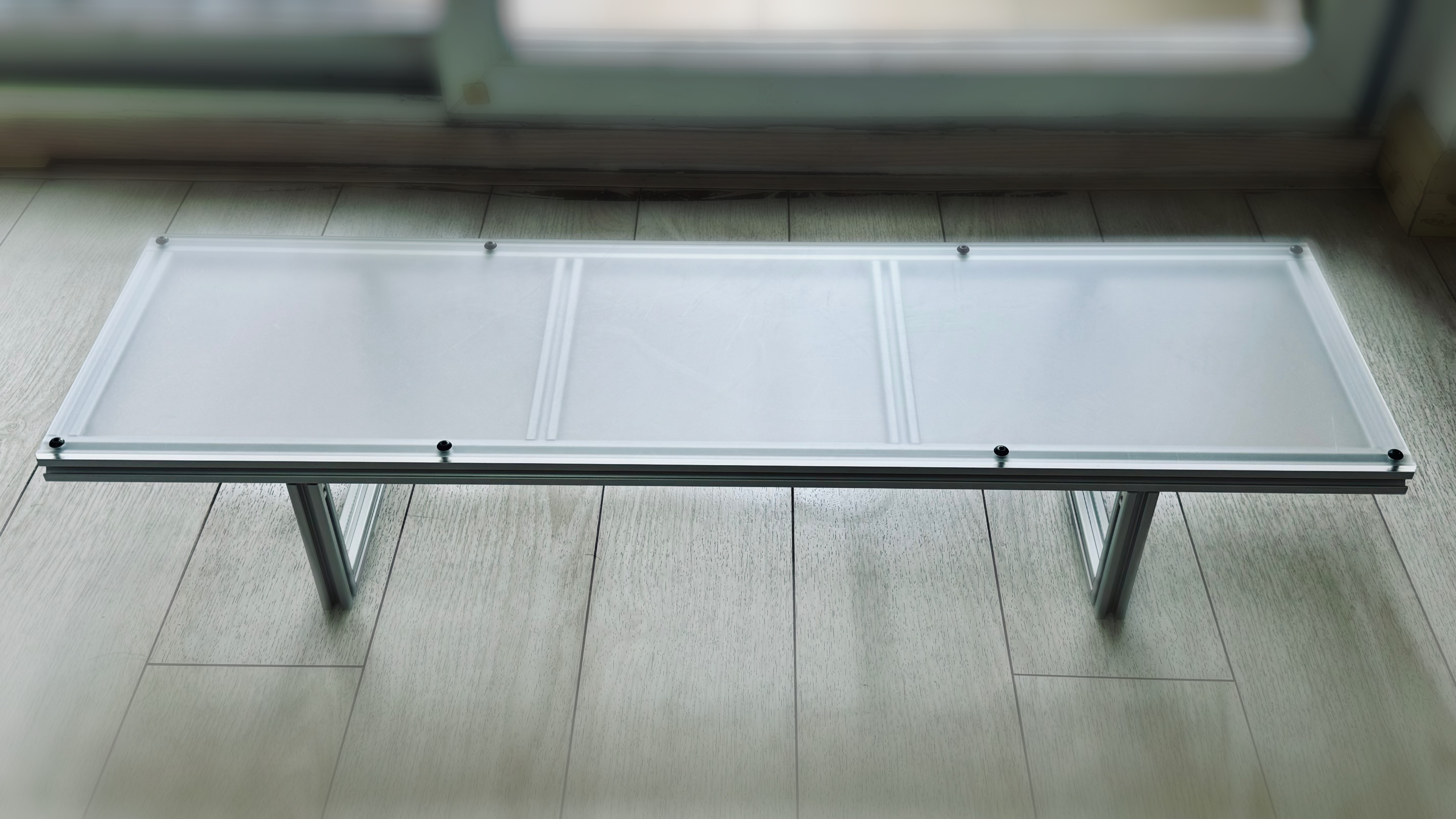

先上成果

缘起

最近在小红书看的家居家具类内容很多，其中有一条「铝型材 DIY 阳台家政柜」吸引了我的眼球。主要是价格便宜，家政柜找人定做 4000-5000，自己 DIY 只需要 1500 搞定。看了一下完成品照片，感觉是还不错。阳台空间，平时不太常去也不怎么能看得见，要求也并不会太高，只要能有简单的分区，木板门挡住就基本上够了。

但是距离新家交付还有很长一段时间，并且第一次搞这个心里有点没底，所以就想着那不如先做个简单的显示器支架。一来解决一下当前的需求，二来用一个简单的项目来练练手，跑通一遍流程，后面再做复杂的就更能避免一些小坑。

初期准备

想法 & 构思

第一次接触这类产品，光是看成品图，大致能想像出来基本问题有二：

1. 杆件与杆件的固定
2. 杆件与面板的固定

但是要落实到具体的杆件、面板和连接件的选择，就需要相对精确，否则会出现驴唇不对马嘴的情况。所以我是看了一些小红书的视频，渐渐对各种零部件以及它们之间的连接有了初步的概念，逐渐对这个体系建立了一个粗浅的认识。一旦其中一种框架是个完整的解决方案，那么接下来才比较好开始思考如何替换其中的一部分，来进一步优化或者适应更多的需求。就好比之前在做一些小的项目，要先用最快的方式跑通程序，通了之后再慢慢优化迭代。

产品图看了很多，成品也看了不少，对于显示器支架来说，成果都大差不差，没有多大差别，而且变异性也比较小，基本上找到一个成熟的方案或尺寸，就可以入手了。

模型 & 图纸

另一个比较重要的准备工作，就是设计图纸的绘制。不过，显示器支架比较简单，其实手绘一下草图基本上就可以确定杆件和尺寸等关键信息。但是第一次尝试，我还是在模型软件中建模了出来，希望通过所见即所得的方式，尽可能避免出错。一来是减少买错材料的浪费，二来是不想再因为等一两种材料而浪费时间。

面板需要固定在铝型材上，因此面板我是找商家提前开好了孔，这样到手了我就可以直接通过拧螺栓的操作，来固定面板和杆件了。这次我选择了磨砂亚克力板。也没有多想，看到了就选了。最终的效果还不错。

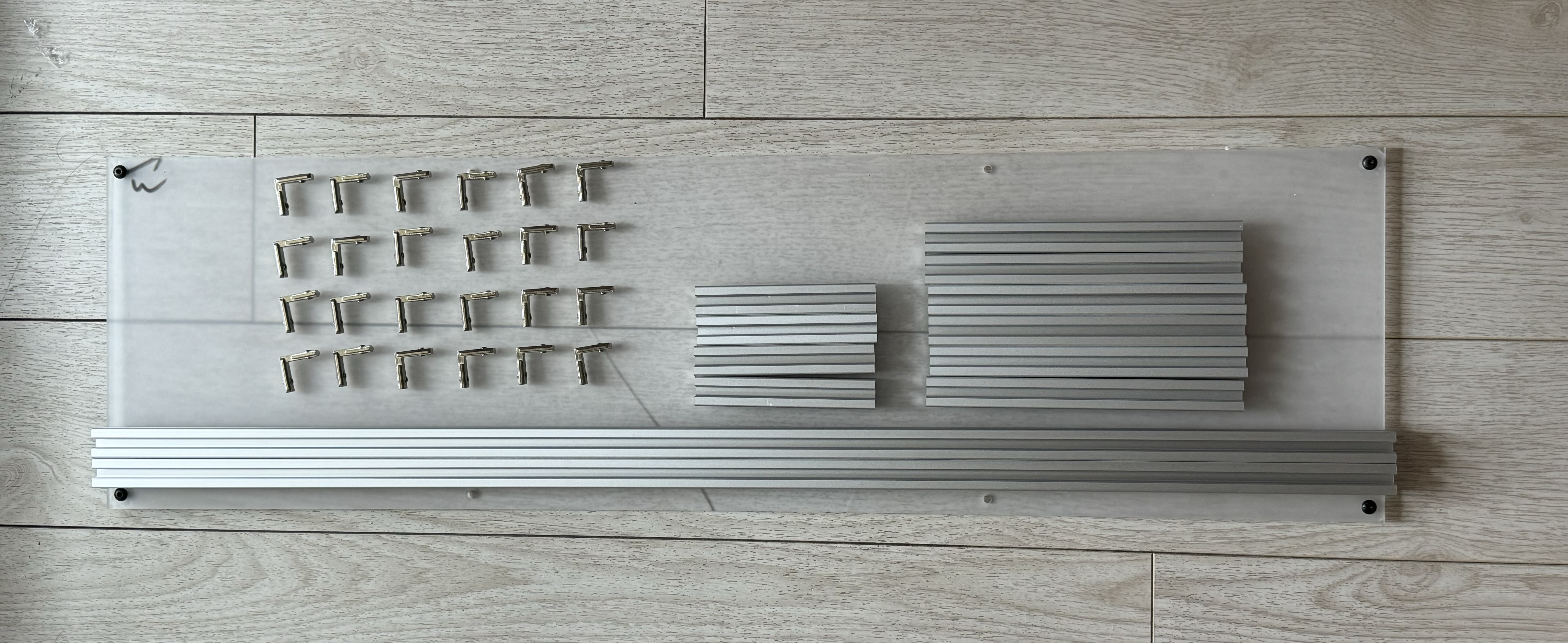

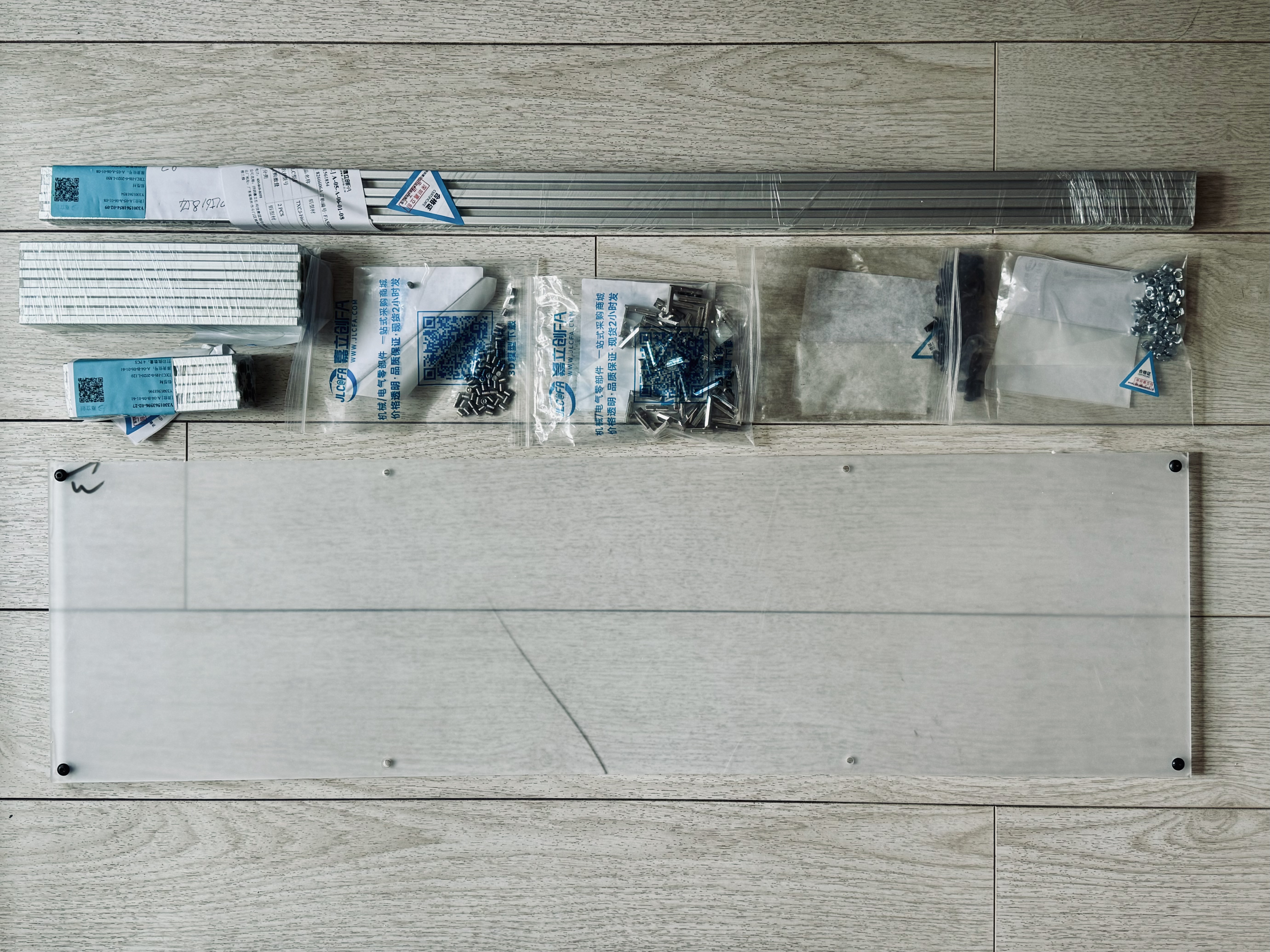

购买材料

材料清单如下：

| 零件 | 类型 | 尺寸 | 数量 | | -------------------- | ------------- | --------------- | ---- | | 杆件：铝型材 | 欧标 2020 | 850mm | 2 | | | | 200mm | 6 | | | | 120mm | 4 | | 型材连接：L 型角槽 | TPDG-206-D5 | | 24 | | 角槽紧固：螺钉 | M5-L6 | | 48 | | 面板：磨砂亚克力板 | 打八个孔 D5.5 | 850 x 240 x 6mm | 1 | | 面板固定：内六角螺钉 | M5L10 | | 8 | | 面板固定：T 型螺母 | | | 8 |

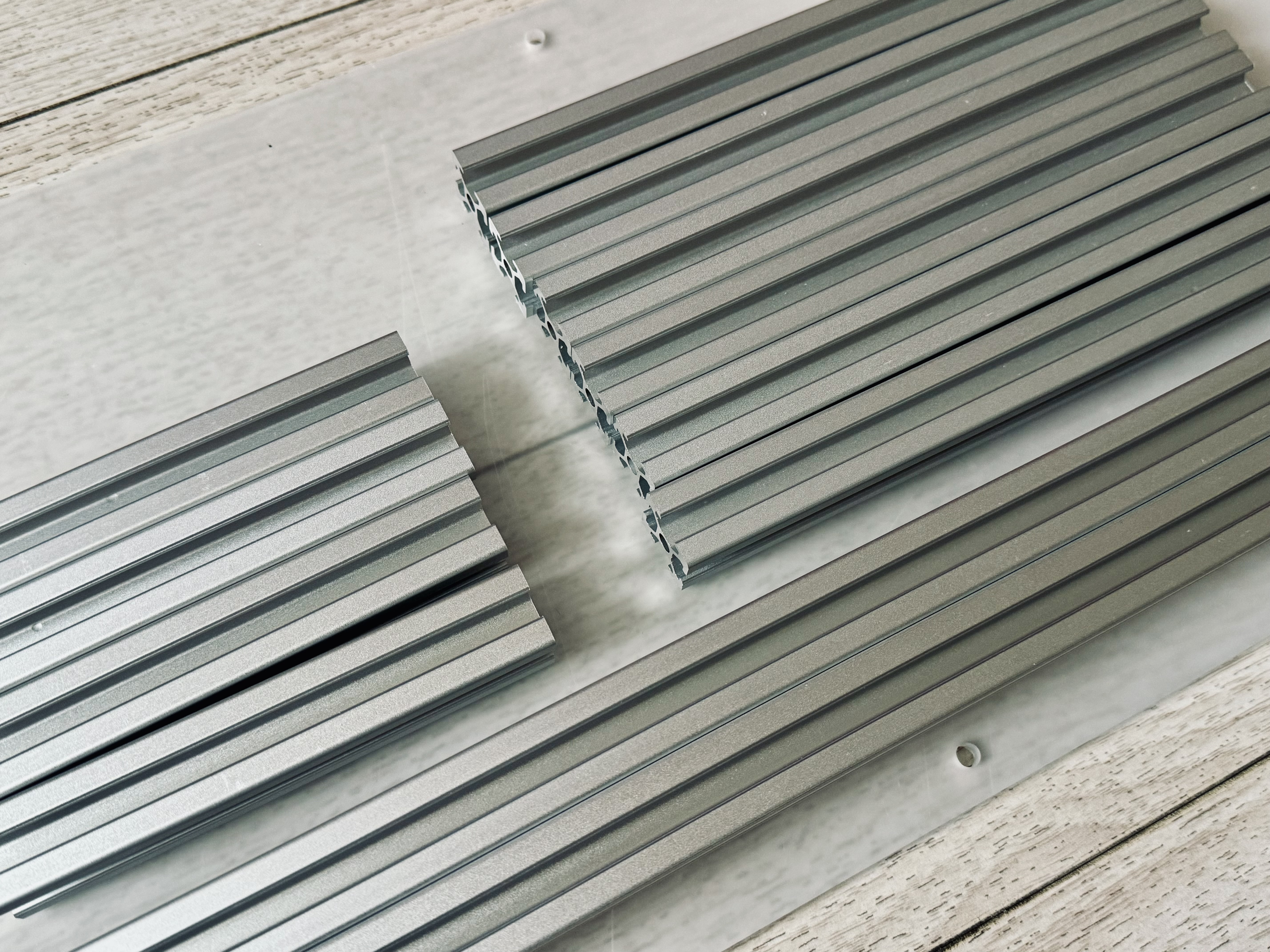

1. 铝型材：
   1. 要看看是欧标还是国标，它们的截面是不一样的，对应的连接件也是不一样的。
   2. 后面的数字代表着尺寸，例如 2020 就是 20mm x 20mm，2040 就是 20mm x 40mm， 4040 就是 40mm x 40mm。
   3. 最后是欧标 2020A/D 最后的这个字母，一般会代表一些封面等类型，第一次也可以不用过多关注。
2. 磨砂亚克力面板：
   1. 打孔的点位，要对上下方铝型材的中心，才能顺利固定。
   2. 这种亚克力板，很不耐磨，我光是到手、撕膜，就已经出现了一些不可逆的划痕。
   3. 打孔的时候也可以选择平沉孔，这样搭配平沉孔螺钉，就可以做到螺钉面和亚克力面板面平齐了。
3. L 型角槽 & 螺钉：
   1. 这种方式应该是比较优雅的，因为连接件完全藏在了型材的里面
   2. 稳固性应该是没有那种比较显眼的角槽牢固。但是显示器支架应该够了，如果是衣柜，大概是不够的。
4. T 型螺母 & 内六角螺钉：
   1. 这种螺母可以自己躺在型材里面，转 90 度之后就「锁住」了，起到了有一只手在里面固定的作用。
   2. 螺母的孔和螺丝大小记得要对位，比如同样都是 M5，那么就是能够拧的上的。

开始组装

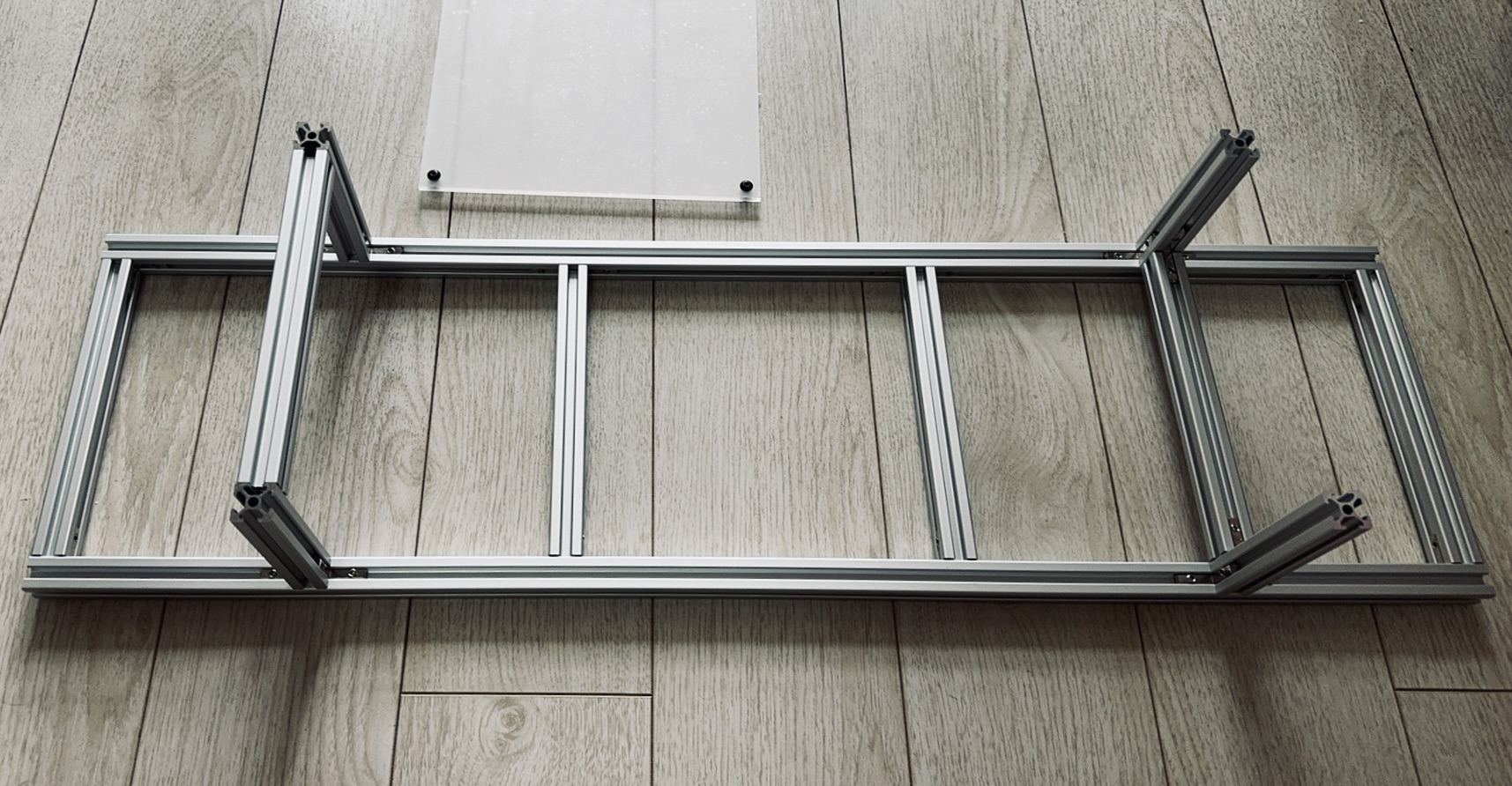

组装零件是最快乐的，就好比在拼乐高、拼宜家一样，区别是零部件是自己设计的。

为了这次组装，我买了一个 Bosch 的手动棘轮螺丝刀，内部配了 10 个头可以替换。然而不幸的是，它最小的内六角头，是 D6 的。而我大量的 L 型角槽使用的螺钉，都是 D5 的。好在家里还有个上次拆鼠标买的螺丝刀组合，搭配使用就可以完工。

除了 L 型角槽是有方向的（ L 的两边并不一样，自己试一试就知道应该用哪边），其他的零部件基本上和买之前看图纸理解的差不多，然后就是批量化组装了。

组装的时候需要稍微动一下脑子，哪部分需要先组装，哪部分后组装。哪部分先固定，然后再固定另一部分比较合适。不过试错成本很低，弄错了大不了松了再来，也无妨。

小坑罗列

尽管这个显示器支架看起来很简单，简单到我觉得没什么可值得说的，看成果就可以直接上手了，但这个过程中，还是遇到了一些些小坑：

1. 螺丝刀买错了就不说了，主要是欧标 20 的 L 型角槽的孔实在是小，小到一半大螺丝刀都没有适配的刀头，但是这个问题失败啊。
2. 零件的颜色买错了。最后用于面板固定的内六角螺栓，是黑色的。然而我在买之前，还以为应该默认是银色的。好在实际上的效果我感觉黑色的可能比银色的更好。但是总归提醒了我，买零件要看好材质和颜色。
3. 亚克力面板的孔，我本来对位的是中间的两根支撑的杆。但是当我亚克力板都打好孔之后，才发现，那两个水平杆，同样要起到支撑显示器的作用。所以我马上量了一下显示器底座的宽度是 24cm，而我之前设计的水平杆的间距，是 35cm。也就是说，我如果按照原来的图纸组装，那么显示器就会长期落在了纯亚克力板上，而不是杆件上。出于长久考虑，我还是临时调整了水平杆的位置，使它位于显示器底座的下方。但是孔位已经不能改了，所以就会出现成品图上面没有对位的结果。
4. 拧紧螺栓之前，一定要观全貌，不然就会出现下面的糗事。

后记

快乐总是短暂的（指组装的过程）。然而这件事情从构思，到确定尺寸、下单零件、等待快递、拆封快递、摆放零件、最终组装完成，也要经历个小一周的过程，这个过程还是值得玩味的。

能自己动手做一点东西，是令人欣喜的，无论是做个小家具小物件，还是写个代码做个小网站小工具。生活的乐趣，恰恰就来源于自己的动手创造吧。当然这些小爱好，也许离所谓中年男人的玩具，就不远了 :)
